Druck- & Spritzköpfe

Zubehör

Mit den seit vielen Jahren gewonnenen Erfahrungen aus dem 3D Betondruck, wurden drei, speziell für die 3DCP-Branche, neue m-tec connect® flow-matic Druck- und Spritzköpfe entwickelt. Diese eignen sich insbesondere für den 3D Betondruck einkomponentiger Materialien und dies mit höchster Präzision. Es gibt einen m-tec connect® Druckkopf (flow-matic P1) und zwei m-tec connect® Spritzköpfe (flow-matic S1 & S1F), welche sich ohne großen Aufwand an fast jeden 3D Druckroboter anbringen lassen. Die Ansteuerung des Quetschventils erfolgt über Signale des externen Systems, wie z.B. des 3D Druckers.

Die m-tec connect® Druck- und Spritzköpfe gibt es in ihrem eleganten Design in drei konfigurierbaren Varianten, welche flexibel und schnell umrüstbar sind.

Folgende Druck- und Spritzköpfe sind erhältlich:

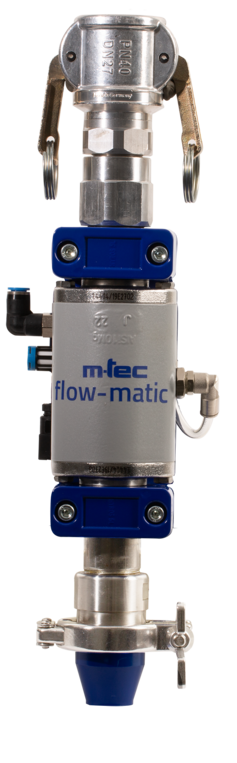

Anwendung: Drucken von Material (z.B. 3DCP)

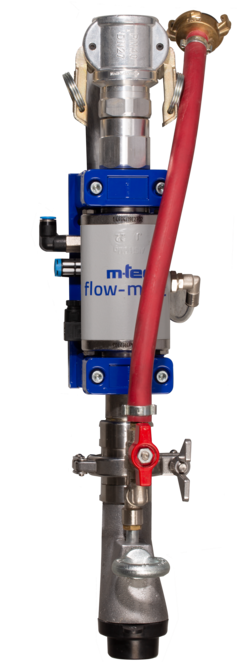

Anwendung: Spritzen von Material > 5mm Auftrag

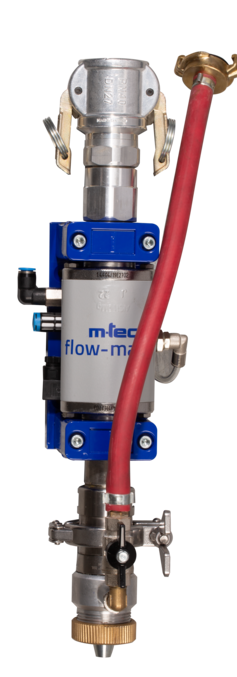

Anwendung: Spritzen von Material < 5mm Auftrag

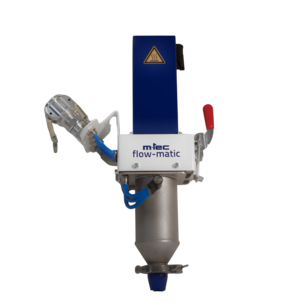

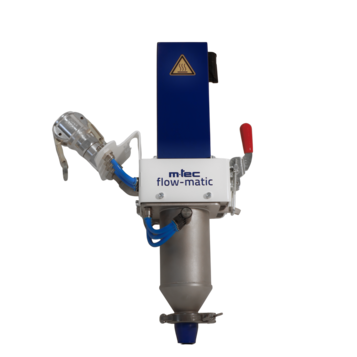

m-tec® flow-matic PX: Mehrkomponenten Systemkopf für Ihre Automatisierungsanwendung

Mit dem neuen m-tec® flow-matic PX erhalten Sie eine zukunftsweisende Lösung in Automatisierungsanwendungen mit Mehrkomponentenmaterialien, wie im 3D-Beton-Druck. Der Systemkopf vereint hohe Leistungsfähigkeit mit praktischer Bedienbarkeit. Dabei werden neue Maßstäbe in Sachen
Kompaktheit gesetzt.

Einsatzgebiete: Verarbeitung von mehrkomponentigen Materialien im 3D-Beton-Druck und weiteren Automatisierungsanwendungen.

Lieferumfang: Der m-tec® flow-matic PX Systemkopf kann als Stand alone Variante mit einem Frequenzumrichter oder alternativ als Komplettlösung mit einer Steuereinheit inkl. Dosiersystem betrieben werden.

Optionen: Für den Systemkopf flow-matic PX sind verschiedene Mischwellen erhältlich, passend ausgelegt auf die jeweiligen Korngrößen des Materials.

Technische Daten:

  Systemkopf Steuereinheit Dosiersystem
Stromversorgung  230V, 50Hz, 1ph, Schuko-Stecker
Durchfluss 1-10 l/min   20-180 ml/min
Systemdruck 0-2 bar 0-10 bar 0-10 bar
Steuerung Manuell, OPC-UA oder Hardware Schnittstellen
Abmessung 190 x 380 x 550 mm 700 x 900 x1850 mm
Gewicht ca. 15,5 kg ca. 100 kg ca. 25 kg


Hier können Sie unsere Broschüre in PDF runterladen.
