m-tec beton-dragon IIa

Unsere Systemlösung für Spritzbeton

Die m-tec® IIa ist eine kompakte Einheit inklusive 22 m³ Drucksilo. Das integrierte System sorgt für staubfreies, stoßfreies, kontinuierliches und effizientes Arbeiten auf Ihrer Baustelle. Die Pumpleistung der beton-dragon IIa lässt sich per Frequenzumrichter schnell und einfach an unterschiedliche Parameter anpassen.



Einsatzgebiete

Die kompakte Einheit beton-dragon IIa wird überall dort eingesetzt, wo hohe Förderweiten erforderlich sind, insbesondere im Hoch-, Tief- und Tunnelbau.

Lieferumfang

In der Standardversion wird der beton-dragon IIa mit einem 22 m³ Drucksilo, einer Dosierblasschnecke, einer Pneumatikeinheit, einer Steuereinheit und einer Fernsteuerung geliefert.

Zubehör

Optionales Zubehör umfasst Förderschläuche, eine Spritzlanze und Verlängerungskabel für die Fernbedienung.

Pluspunkte

Der beton-dragon IIa ist die ideale Lösung für Neubauten oder die Instandsetzung von Bauwerken im Hoch-, Tief- oder Tunnelbau. Mit dem m-tec beton-dragon IIa System können sehr hohe Förderweiten und große Fördermengen erreicht werden.

Baustelle 4.0

Die regelmäßige Erfassung des Maschinenzustands und der bequeme Online-Zugriff auf notwendige Daten und Informationen über die Cloud sind auf modernen Baustellen längst Standard – kein Problem mit m-tec connect®.

Handhabung

Die Systemintegration des beton-dragon IIa gewährleistet ein staubfreies, stoßfreies und kontinuierlich effizientes Arbeiten.

m-tec technology for better building

m-tec entwickelt und fertigt Baustellentechnik für klassische Anwendungen sowie für moderne Baustellenanforderungen. Von Transport und Bereitstellung von Trockenmörtelprodukten bis hin zu deren Anwendung auf Ihrer Baustelle – bei uns erhalten Sie alles aus einer Hand. Weltweit, in fast 100 Ländern, hat m-tec das Bauen besser, schneller und vor allem wirtschaftlicher gemacht.

Technische Daten



beton-dragon IIa
max. Betriebsdruck: 6 bar
Fördermenge: ca. 1-4,8 m³/h
Förderweite: bis zu 100 m
Dosierblasschnecke:
Siloanschluss: DN 250
Gewicht: ca. 400 kg
Leistung: 3 kW 400 V 3 ph
Elektroanschluss: 400 V 50 Hz 3 ph
Anschluss Förderschläuche: DN50 / DN38

Die Fördermenge, Förderweite und Förderhöhe hängen vom geförderten Material sowie von der Ausführung der Maschine ab.

Hier können Sie unsere Broschüre als PDF runterladen.

m-tec modul-S mit duo-mix
m-tec modul-S mit D10
m-tec modul-S mit D30

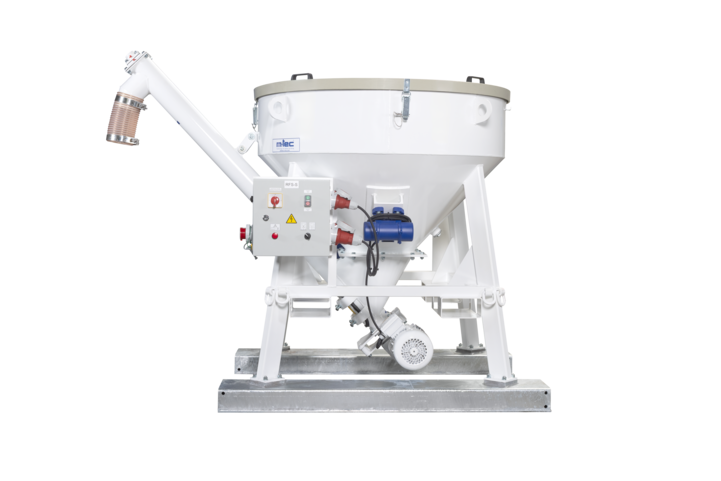

modul-S compact

Kleinsilo System für BigBag-Verarbeitung und Trockenmörtel

Die m-tec modul-S compact ist ein mobiles, kompaktes Kleinsilo für die wirtschaftliche und staubarme Verarbeitung von Trockenmörtel aus BigBags. Durch seine extrem geringe Aufbauhöhe eignet sich dieses Silosystem besonders für Baustellen mit starker Höhenbegrenzung, wie beispielsweise in Parkhäusern, Hallen, Tunneln oder unter niedrigen Überdachungen.

In Kombination mit Mischpumpen (z. B. m-tec® duo-mix oder D30) oder Durchlaufmischern (z. B. m-tec® D10) gewährleistet die modul-S compact eine kontinuierliche und zuverlässige Materialversorgung direkt am Einsatzort.



Einsatzgebiete

Die modul-S compact eignet sich für:

  • Trockenmörtel
  • Gipsputz
  • Kalk-Zementputz
  • Fließestrich
  • Klebe- und Armierungsmörtel
  • bauchemische Spezialprodukte
  • Materialien für Betonsanierung
  • Mischungen für 3D-Betondruck (3DCP)

In Kombination mit Maschinen wie der duo-mix2000 kann das System auch als kompakter Mini-Pumptruck auf einem Pritschenfahrzeug eingesetzt werden.

Vorteile der modul-S compact

Geringe Aufbauhöhe

Die kompakte Bauweise ermöglicht den Einsatz in Bereichen mit geringer Decken- oder Durchfahrtshöhe (z. B. Parkhäuser, Tunnel, Hallen), in denen Standard-Silos nicht aufgestellt werden können.

Staubarme BigBag-Verarbeitung

Die Materialbeschickung per Big Bag reduziert Staubentwicklung und vereinfacht die Baustellenlogistik im Vergleich zu Sackware.

Zeit- und Kostenersparnis

Durch den Verzicht auf Sackware entfällt das manuelle Handling einzelner Säcke. Dies reduziert den Transportaufwand, die Handhabung des Materials und die Rüstzeiten auf der Baustelle.

Flexible Materialversorgung

Die integrierte Steigschnecke fördert das Material direkt und fortlaufend zur Verarbeitungsmaschine.

Einfache Bedienung

Die Steuerung der Steigschnecke erfolgt über einen Schaltschrank mit integrierter Drehfelderkennung, die optisch über ein Lichtsignal-System angezeigt wird.

Lieferumfang und Optionen

  • Standard-Lieferumfang: Das System umfasst das Kleinsilo, die integrierte Steigschnecke sowie den Schaltschrank zur Steuerung des Materialaustrags.
  • Optionale Erweiterungen: Für unebenen Untergrund sind Silobohlen zur Erhöhung der Standsicherheit sowie Übergabehauben für große Maschinentröge erhältlich.

Technische Daten



Fördermenge:ca. 4m³/h (trockenes Material)*
Austragschnecke:DSD 125x1525
Motor Austragschnecke:2,2 kW (400V, 50Hz, 3ph)
Rüttler:0,16 kW (400V, 50Hz, 3ph)
Silo Inhalt:ca. 0,8m3
Betriebsdruck:0 bar
Abmessungen ohne Silobohlen:ca. 1.975 x 1.385 x 1.660 mm
Abmessungen mit Silobohlen:ca. 2.155 x 1.385 x 1.790 mm
Leergewicht:ca. 580 kg

Je nach Konsistenz, Qualität und Zusammensetzung des Materials.

Hier können Sie unsere Broschüre als PDF runterladen.
